事实上这篇文章属于一个大的分类，属于个人的一个愿景。

我一直在寻找属于自己的知识管理方式，其实说起来也非常简单，满足两个基本需求：

  1. 快速找到需要的内容，包括自己总结过的结构化与非结构化数据。
  2. 组成知识网络，根据某一个关键点找到关联的知识。

经过较长时间的实践，试过了很多软件，都感觉要将自己的一套归类总结逻辑迁移去出去并被迫改变，同时又没有很好的编程接口。最终对于知识总结和录入方式选择为 Obsidian ，输出结构化 markdown 文本后通过编程完成解析和选择输出模板，同时完成知识提取和展示。

在非结构化数据管理上图像管理也是一个大难题，图像与文本不同，逻辑上的管理还停留在 TAG 或 mate dta （元数据）的层面，这最大的问题是做图片标签和分类以及元数据管理。这完全是重复性体力劳动，再加上图片存量相当大，对于个人来说几乎是不可能完成的。逻辑分类其实是倾向于准确的逻辑分析归纳式管理，目前似乎只有机器学习通过已有模型来实现。关于这点还在探索中。

图像管理上还有一条路就是以图搜图，以图搜图更像是基于观感上的，图像结构上的图片比较。对于图像风格比对也仅仅是看过文章说明，没有见到过可用的产品或开源项目。这里简单描述一下最近对于结构上以图搜图的探索和时间结果。

TL;DR点击列表跳转

1. Milvus vector database

milvus 官方主页与项目主页.

Vector database for scalable similarity search and AI applications.

Milvus is an open-source vector database built to power embedding similarity search and AI applications. Milvus makes unstructured data search more accessible, and provides a consistent user experience regardless of the deployment environment.

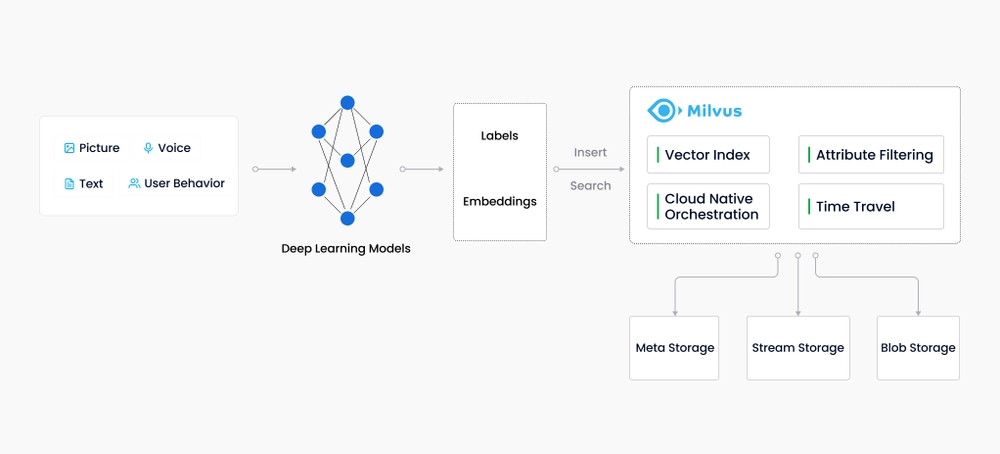

就像上面所介绍的那样，Milvus 是一个矢量数据库，同时提供了相似性搜索以及一些AI应用。

看到了一些熟悉的使用者。

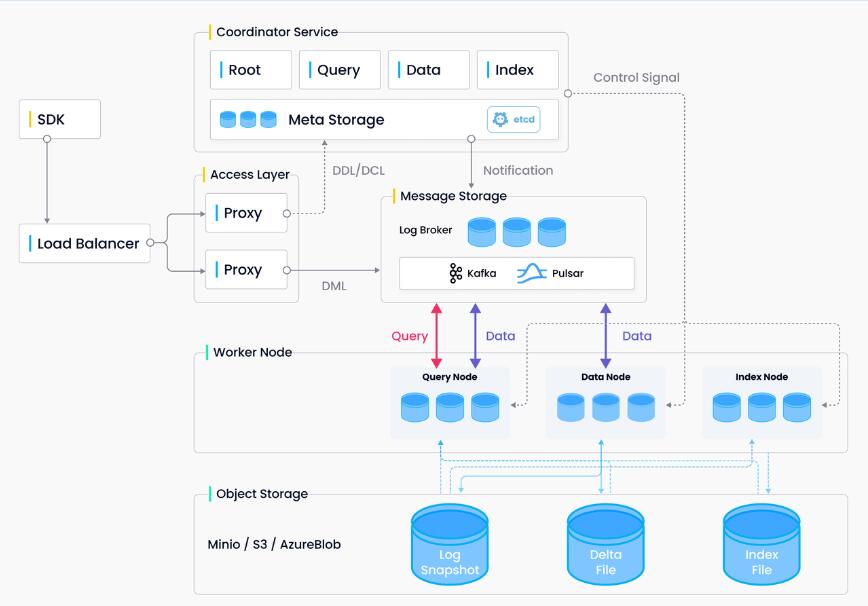

首先瞄一眼架构图大概知道有什么，然后直接去项目 wiki 去看部署方法。

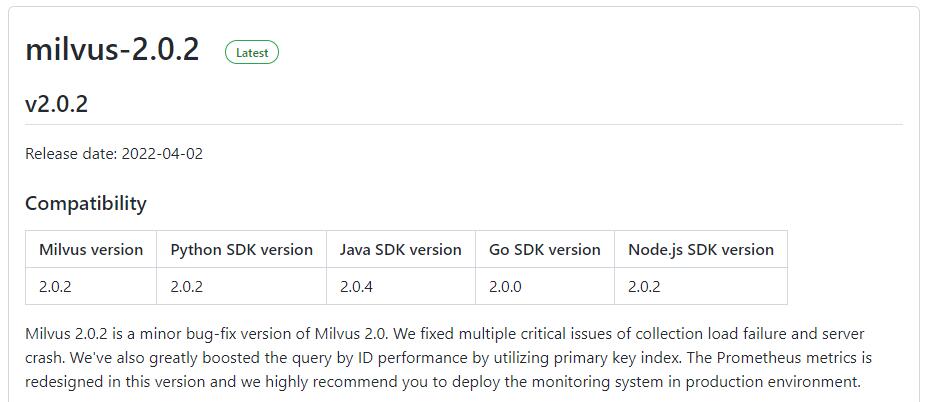

当前最新的稳定版本为 v2.0.2 以及对应的各种语言的 SDK版本。

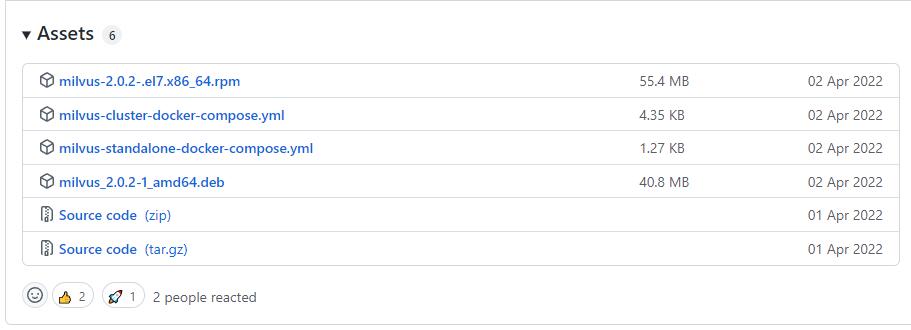

看了下文件，只有 rpm 包与 deb ，也就是说 redhat/centos 与 debian 系统能直接部署， windwos 与 mac 需要安装 go 语言环境编辑或者使用 docker 了。

windows 10 环境下单机部署

  1. 安装与配置好 WSL 下载好任意 linux 镜像
  2. 安装 docker 环境
  3. 下载 milvus-standalone-docker-compose.yml 并保存为 docker-compose.yml 文件

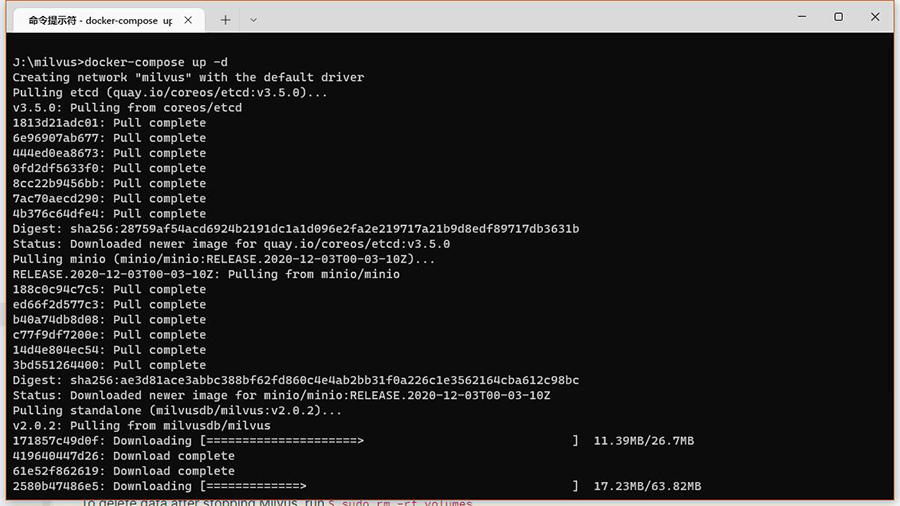

  4. 使用 docker-compose up -d 启动，使用 docker-compose down 停止。

整个过程非常顺滑，就像官方文档写的那样

1
2
3
4
5
6
$ sudo docker-compose ps
      Name                     Command                  State                          Ports
----------------------------------------------------------------------------------------------------------------
milvus-etcd         etcd -listen-peer-urls=htt ...   Up (healthy)   2379/tcp, 2380/tcp
milvus-minio        /usr/bin/docker-entrypoint ...   Up (healthy)   9000/tcp
milvus-standalone   /tini -- milvus run standalone   Up             0.0.0.0:19530->19530/tcp,:::19530->19530/tcp

启动了三个容器，分别的 etcd , minio 以及 milvus 本身。
同时 milvus 监听 19530 接口，似乎使用的 protobuf 通信

1.1 替换存储组件

因为我本地也是使用 minio 做文件管理，自然想直接用本地，不需要再开一个容器

1
2
3
4
5
6
7
8
9
10
11
minio:
  enabled: false

externalS3:
  enabled: true
  host: "127.0.0.1"
  port: "9000"
  accessKey: "minioadmin"
  secretKey: "minioadmin"
  useSSL: false
  bucketName: "milvus-1"

然后重新下载一个全新的 minio，结果这次文件由116M变成了92M，还以为下载错误。

将目录指向一个图片目录结果目录识别成桶，但是文件无法识别。重新上传一下发现了问题。之前的 minio 是依赖于文件系统，文件放在桶里面保持原状，改文件系统也会反映出来。新版文件变成同名的文件夹，再下一级是元数据文件和分片文件，将原始文件分成若干小文件，当前文件都不是很大，不确定是否是一般文件管理系统那样的分成多个文件。

所以这导致一个问题就是之前的 minio 存储无法识别，同时由于最新版的 minio 做了文件变更，那就有文件转移和文件备份的问题。之前直接从目录拷出来，这么一改可能要通过接口或命令导出了。

之前的 minio 是文件系统原样管理，很方便直接或三放工具管理。因为就是文件系统的样式。新版的 minio 这么管理对于文件管理工具来说肯定效率更高，但是可能失去了小规模文件管理的优势。

就我个人的使用来说网络访问使用 minio API接口，但是本机直接通过文件系统读取，这样的修改那么即便的是本地也要使用 minio SDK 通过网络访问了。

更严重的是在改了 yaml 文件后竟然报错不识别 minio.enable 和 externalS3 节点，暂时改不了先向后吧

1.2 Attu

Milvus management GUI

attu项目地址 来源于已停止维护的旧UI 管理系统 milvus-insight。

源码下下来发现是 TS 写的，服务端使用 express 框架， 客户端使用 react 。

我想这是因为 Milvus 使用 protobuf 通信，导致通信只能通过流的方式，对于前端普遍使用的 restful json 文本的方式似乎比较困难，同时SDK不知道自是否支持前端环境。

这不是这次的主要问题，先不管。

在 Milvus 的文档中，已经给出几种使用的场景，此外官方的另外一个项目 bootcamp ,给出了几个可直接部署使用的项目，而这其中的 Reverse Image Search 子模块就是本次的最终目的。

注意：如果项目无法部署或部署各种报错，尤其是 python 端报错，其中 99% 的原因都是网络原因导致的 python 各种依赖没有安装成功

Reverse Image Search Based on Milvus & Towhee

This demo uses towhee image embedding operator to extract image features by ResNet50, and uses Milvus to build a system that can perform reverse image search.

值得注意的是这个样例在使用了 Milvus 的同时也使用了 towhee 项目用于抽取图像特征值。

先看了一眼源码发现时似乎的 JS ，于是直接下下来编译。于是又发现这个小项目也分为前后端。

  1. 前端(client)：前端使用 react + TS 的方式开发
  2. 后端(server)：后端使用 python + uvicorn 开发

再执行各种 npm install 和 pip3 install -r 后迅速跑了起来

结果在扫面路径时发现 python 后端开始下载 pytorch 然后报错，随后在windows 上尝试装 CUDA 与 pytorch，结果各种原因装不上，于是找了个 linux 环境直接跑容器

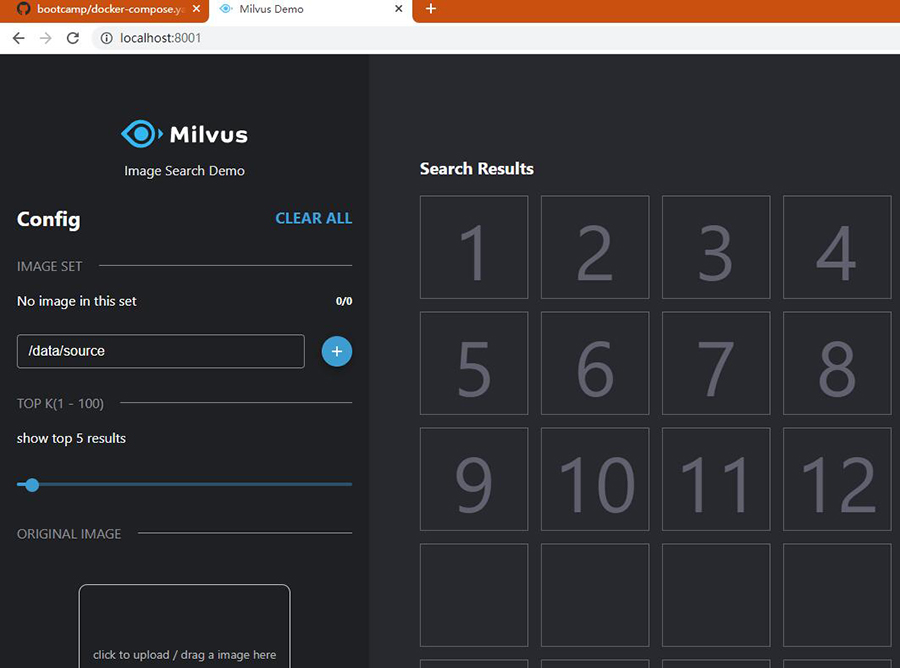

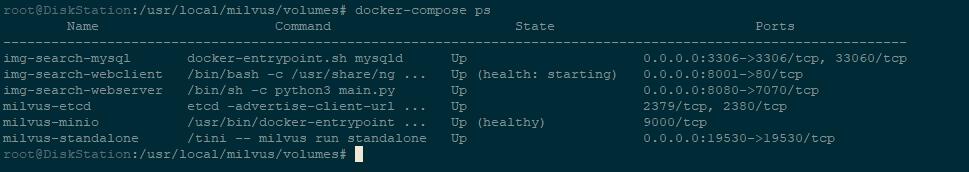

如上图所示使用 bootcamp 提供的文件重启容器，发现起了一个 react 的 webclient 一个 python 的 webserver 以及一个 mysql，在容器内修改了 pip 的配置后发现顺畅的安装了 torch ，timm 与 opencv ，这其中 opencv_python 60M，torch 750M，没有镜像这速度可想而知。

下载完成后开始去 github 下载 resnet50 模型文件 resnet50_a1_0-14fe96d1.pth，这个无法使用 pip 镜像分流，于是立刻换了个上 mac 电脑直接跑前端和 python 后端，手动下载模型后放入用户目录下 torch 的缓存目录。

2.1 启动

当前运行配置

  1. Milvus 为最开始的单机容器配置，milvus-standalone-docker-compose.yml.
  2. mysql：使用外部配置，在 python 中配置
  3. python与react 源码运行

python端 server/src/config.py

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import os

############### Milvus Configuration ###############
MILVUS_HOST = os.getenv("MILVUS_HOST", "127.0.0.1")
MILVUS_PORT = int(os.getenv("MILVUS_PORT", "19530"))
VECTOR_DIMENSION = int(os.getenv("VECTOR_DIMENSION", "2048"))
INDEX_FILE_SIZE = int(os.getenv("INDEX_FILE_SIZE", "1024"))
METRIC_TYPE = os.getenv("METRIC_TYPE", "L2")
DEFAULT_TABLE = os.getenv("DEFAULT_TABLE", "milvus_img_search")
TOP_K = int(os.getenv("TOP_K", "10"))

############### MySQL Configuration ###############
MYSQL_HOST = os.getenv("MYSQL_HOST", "192.168.31.141")
MYSQL_PORT = int(os.getenv("MYSQL_PORT", "3306"))
MYSQL_USER = os.getenv("MYSQL_USER", "root")
MYSQL_PWD = os.getenv("MYSQL_PWD", "123456")
MYSQL_DB = os.getenv("MYSQL_DB", "milvus")

############### Data Path ###############
UPLOAD_PATH = os.getenv("UPLOAD_PATH", "tmp/search-images")

############### Number of log files ###############
LOGS_NUM = int(os.getenv("logs_num", "0"))
  1. 使用外部数据库必须新建 MYSQL_DB = os.getenv("MYSQL_DB", "milvus") 数据库，数据表 milvus_img_search 会在运行时检测并创建
  2. 连接容器中的 milvus： MILVUS_HOST = os.getenv("MILVUS_HOST", "127.0.0.1") ，检测网络是否畅通，检测容器所在宿主机防火墙

react 客户端 在 client/src/utils/Endpoint.ts

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
declare global {
    interface Window {
        _env_: any;
    }
}

let endpoint = `http://192.168.31.81:5000`;
if (window._env_ && window._env_.API_URL) {
    endpoint = window._env_.API_URL;
}

export const Train = `${endpoint}/img/load`;
export const Processing = `${endpoint}/progress`;
export const Count = `${endpoint}/img/count`;
export const ClearAll = `${endpoint}/img/drop`;
export const Search = `${endpoint}/img/search`;
export const GetImageUrl = `${endpoint}/data`;

本地运行不知为何 window._env 没有生效，这里直接改 endpoint 为python服务端地址

先找了一张图发现原图匹配没有问题，随后加入50张图并截图部分匹配发现也可以。

2.2 bootcamp 源码分析

客户端只是起到一个接口转发功能，不做分析

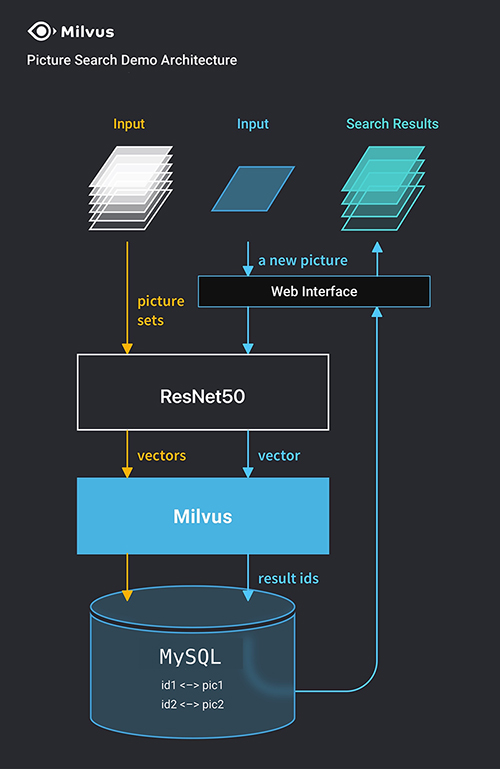

首先粗略看一下这种架构图，并直接上代码

1
2
3
4
5
6
7
8
9
10
11
# main.py
@app.post('/img/load')
async def load_images(item: Item):
    # Insert all the image under the file path to Milvus/MySQL
    try:
        total_num = do_load(item.Table, item.File, MODEL, MILVUS_CLI, MYSQL_CLI)
        LOGGER.info(f"Successfully loaded data, total count: {total_num}")
        return "Successfully loaded data!"
    except Exception as e:
        LOGGER.error(e)
        return {'status': False, 'msg': e}, 400

2.2.1 目录扫描

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
# main.py 调用 operations/load.py ->do_load 方法
# Get the path to the image
def get_imgs(path):
    pics = []
    for f in os.listdir(path):
        if ((f.endswith(extension) for extension in
             ['.png', '.jpg', '.jpeg', '.PNG', '.JPG', '.JPEG']) and not f.startswith('.DS_Store')):
            pics.append(os.path.join(path, f))
    return pics


# Get the vector of images
def extract_features(img_dir, model):
    try:
        cache = Cache('./tmp')
        feats = []
        names = []
        img_list = get_imgs(img_dir)
        total = len(img_list)
        cache['total'] = total
        for i, img_path in enumerate(img_list):
            try:
                norm_feat = model.resnet50_extract_feat(img_path)
                feats.append(norm_feat)
                names.append(img_path.encode())
                cache['current'] = i + 1
                print(f"Extracting feature from image No. {i + 1} , {total} images in total")
            except Exception as e:
                LOGGER.error(f"Error with extracting feature from image {e}")
                continue
        return feats, names
    except Exception as e:
        LOGGER.error(f"Error with extracting feature from image {e}")
        sys.exit(1)


# Combine the id of the vector and the name of the image into a list
def format_data(ids, names):
    data = []
    for i in range(len(ids)):
        value = (str(ids[i]), names[i])
        data.append(value)
    return data


# Import vectors to Milvus and data to Mysql respectively
def do_load(table_name, image_dir, model, milvus_client, mysql_cli):
    if not table_name:
        table_name = DEFAULT_TABLE
    vectors, names = extract_features(image_dir, model)
    ids = milvus_client.insert(table_name, vectors)
    milvus_client.create_index(table_name)
    mysql_cli.create_mysql_table(table_name)
    mysql_cli.load_data_to_mysql(table_name, format_data(ids, names))
    return len(ids)

可以看到核心都在这个 do_load(table_name, image_dir, model, milvus_client, mysql_cli) 方法上

table_name 默认为 mysql 表名 milvus_img_search ，同时也是 milvus 中的集合名

  1. extract_features：图像特征值提取，这里的参数 model 是在 main.py 初始化好的 src/encode.py，其中又调用了 towhee 使用 resnet50 模型
  2. milvus_client.insert：将图片特征值 vectors 存入 milvus 中的 table_name 集合中，并返回记录ID
  3. milvus_client.create_index：milvus sdk 方法，创建索引
  4. mysql_cli.create_mysql_table：测试 mysql 是否存在表 table_name ，如果不存在则新建。
  5. mysql_cli.load_data_to_mysql：将 milvus 的特征值 ID 和图片地址存入 mysql。

看到这里再看上面的架构图，能大致猜到这个 demo 的运行逻辑

  1. python : 负责特征值提取，通俗来讲就是把图片的特征读取出来，不过这里使用的是 torch 框架个和 resnet50 模型（这个模型文件就有97M）。
  2. milvus：负责存储 python 传过来的图片特征值并返回一个存储ID，这里就体现出 milvus 介绍说的矢量数据库的价值了
  3. mysql：完全是业务功能，将 milvus 返回的特征值ID和图片文件(路径)相关联。

2.2.3 图片搜索

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# main.py
@app.post('/img/search')
async def search_images(image: UploadFile = File(...), topk: int = Form(TOP_K), table_name: str = None):
    # Search the upload image in Milvus/MySQL
    try:
        # Save the upload image to server.
        content = await image.read()
        print('read pic succ')
        img_path = os.path.join(UPLOAD_PATH, image.filename)
        with open(img_path, "wb+") as f:
            f.write(content)
        paths, distances = do_search(table_name, img_path, topk, MODEL, MILVUS_CLI, MYSQL_CLI)
        res = dict(zip(paths, distances))
        res = sorted(res.items(), key=lambda item: item[1])
        LOGGER.info("Successfully searched similar images!")
        return res
    except Exception as e:
        LOGGER.error(e)
        return {'status': False, 'msg': e}, 400

main.py 中的上传接口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# search.py
def do_search(table_name, img_path, top_k, model, milvus_client, mysql_cli):
    try:
        if not table_name:
            table_name = DEFAULT_TABLE
        feat = model.resnet50_extract_feat(img_path)
        vectors = milvus_client.search_vectors(table_name, [feat], top_k)
        vids = [str(x.id) for x in vectors[0]]
        paths = mysql_cli.search_by_milvus_ids(vids, table_name)
        distances = [x.distance for x in vectors[0]]
        return paths, distances
    except Exception as e:
        LOGGER.error(f"Error with search : {e}")
        sys.exit(1)

调用到 src/operations/search.py 中的 do_search

  1. model.resnet50_extract_feat：使用 resnet50 模型提取图像特征值
  2. milvus_client.search_vectors：提取特征值后在 milvus 做向量计算，实际就是计算向量距离，并返回 top_k 个。这里返回的是匹配到的文件特征值和对应的ID；
  3. mysql_cli.search_by_milvus_ids：拿到ID后从 mysql 中查找这个ID，并找到对应的关联图片（就是图片地址）。

这里体现出 milvus 的另一个重要功能，即相似度计算也就是介绍里说的 similarity search 。

其实以图搜图简单的说也就是这两个步骤，找到图片的一些特性信息或者说是指纹。与其他图片的指纹进行比较与计算，并返回相似的程度有多少。当然现实中图片获取本身可能就是非常困难的事情。

2.2.3 测试

既然跑起来了就要对个功能先有个大致的感性的理解，于是就拿数据集内部的图和外部的图片做了些测试。

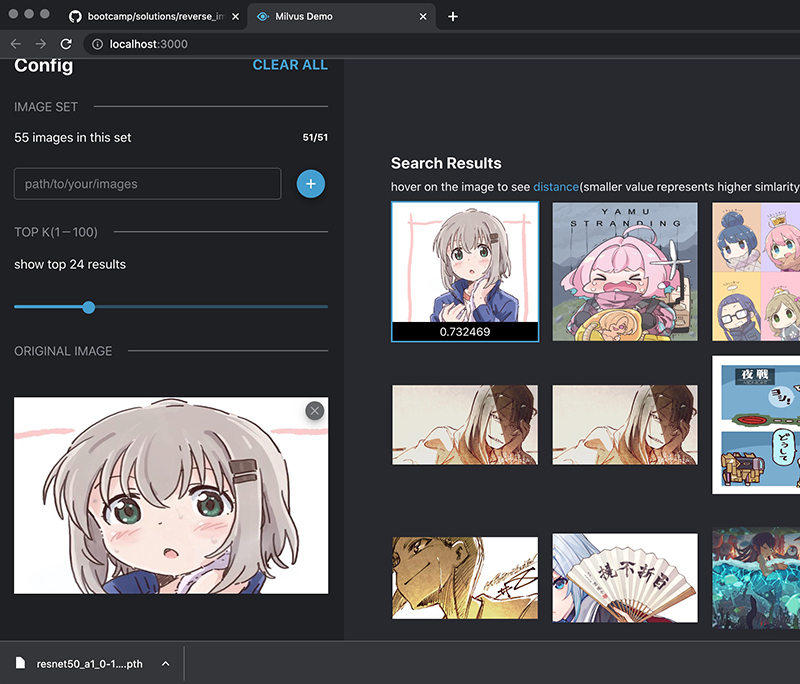

首先拿数据集的图片计算向量距离为 0 ，算是完全匹配，截下来头像距离是 0.7 。

在看到右下角的 空银子 后我想了个办法

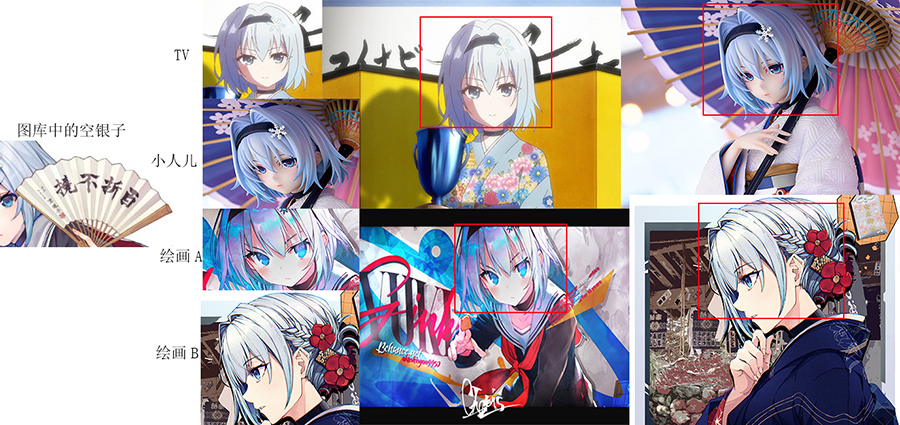

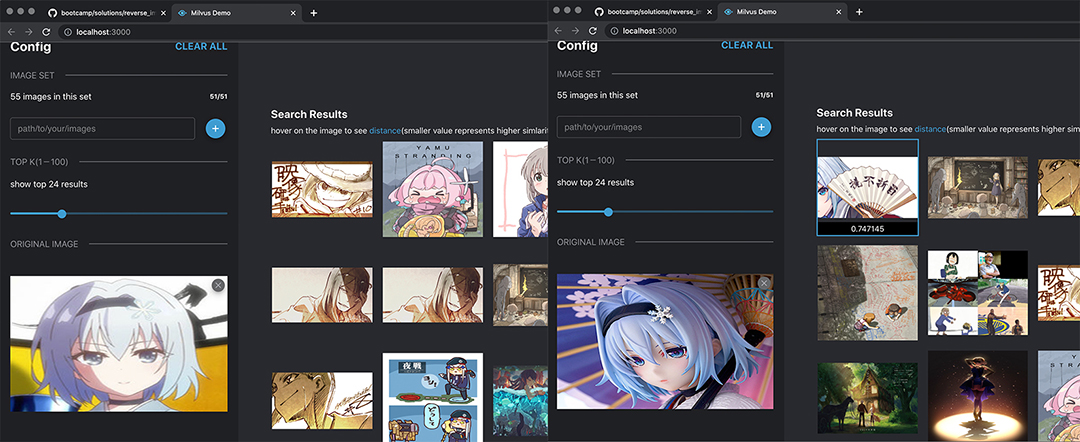

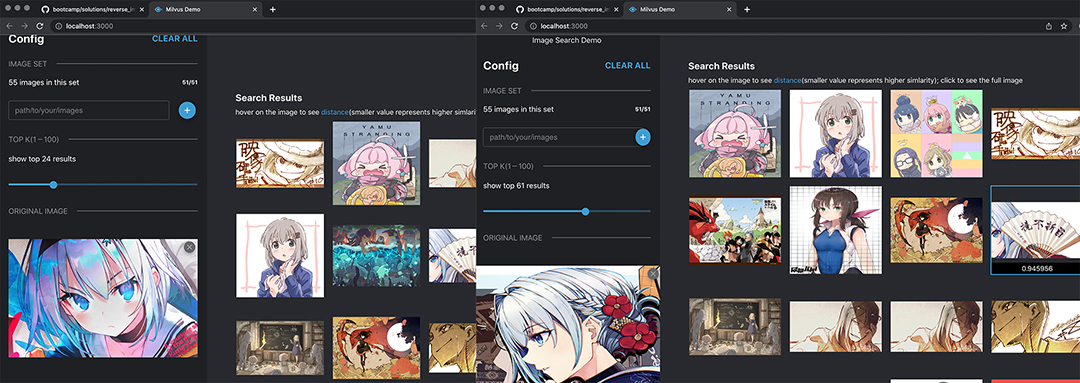

如上图左侧为图库中已有的原图，然后找了图库中不存在的，TV版本，小人儿版，绘画风格A，绘画风格B四张图。

感觉上来说原图能识别的人物特色是头发弧度与颜色，那么应该最佳匹配是塑料小人版，其次是绘画风格B。

可以看出TV版没有匹配到，小人版本向量距离为 0.74 最近。不出意料

图3和图4，让人没想到。从结构上与整个观感上来说绘画风格4应该更接近，但是图三反而距离最近，这但是完全没有意料到的。

之后需要改造 python 端并重新设计数据库，并尝试计算现有图库的特征值，并最终用起来。

3. Milvus

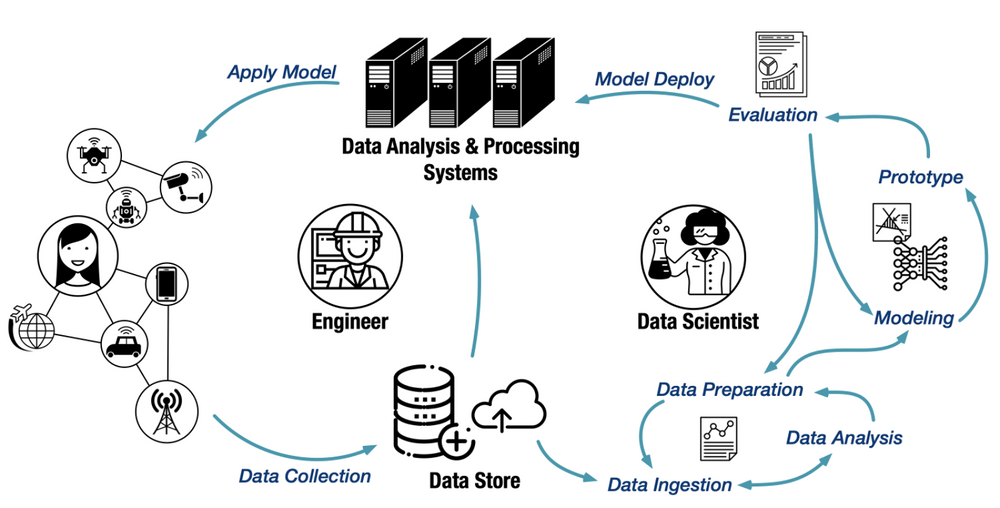

看了官方给的例子，反倒是对 Milvus 本身更感兴趣，于是又回去看了 Milvus 的文档。

官方的文档给出的适应方式实际上就是 Reverse Image Search 的应用方式，首先做数据信息提取，这里一般用深度学习。然后 milvus 本身做的是存储与数据对比与匹配工作。

按照官方描述 bootcamp 项目还包括一个问答系统，一个推荐系统，一个视频相似度搜索，一个音频相似度搜索，分子相似度搜索，一个DNS串行分类，一个文本搜索引擎。

看了这些对 milvus 更感兴趣，对这些子项目是如何运行，以及如何与 milvus 交互更感兴趣了。这些项目与我需要的场景有很高的重合度，希望之后能用到。

4. 最后

图片搜索除了 milvus 外还有几个其他框架，比如基于 Apcahe Solr 的 LIRE 实现，这其中有几个已经运行很久且效果不错的开源项目，在看到 milvus 前我对 LIRE 是更感兴趣的。

然后哪个可以最终在个人有限硬件环境中运行，这才是我需要关注的。
